0.75米Ku波段正馈手动便携天线
在线咨询:
- 产品描述
- 技术特点
- 规格参数

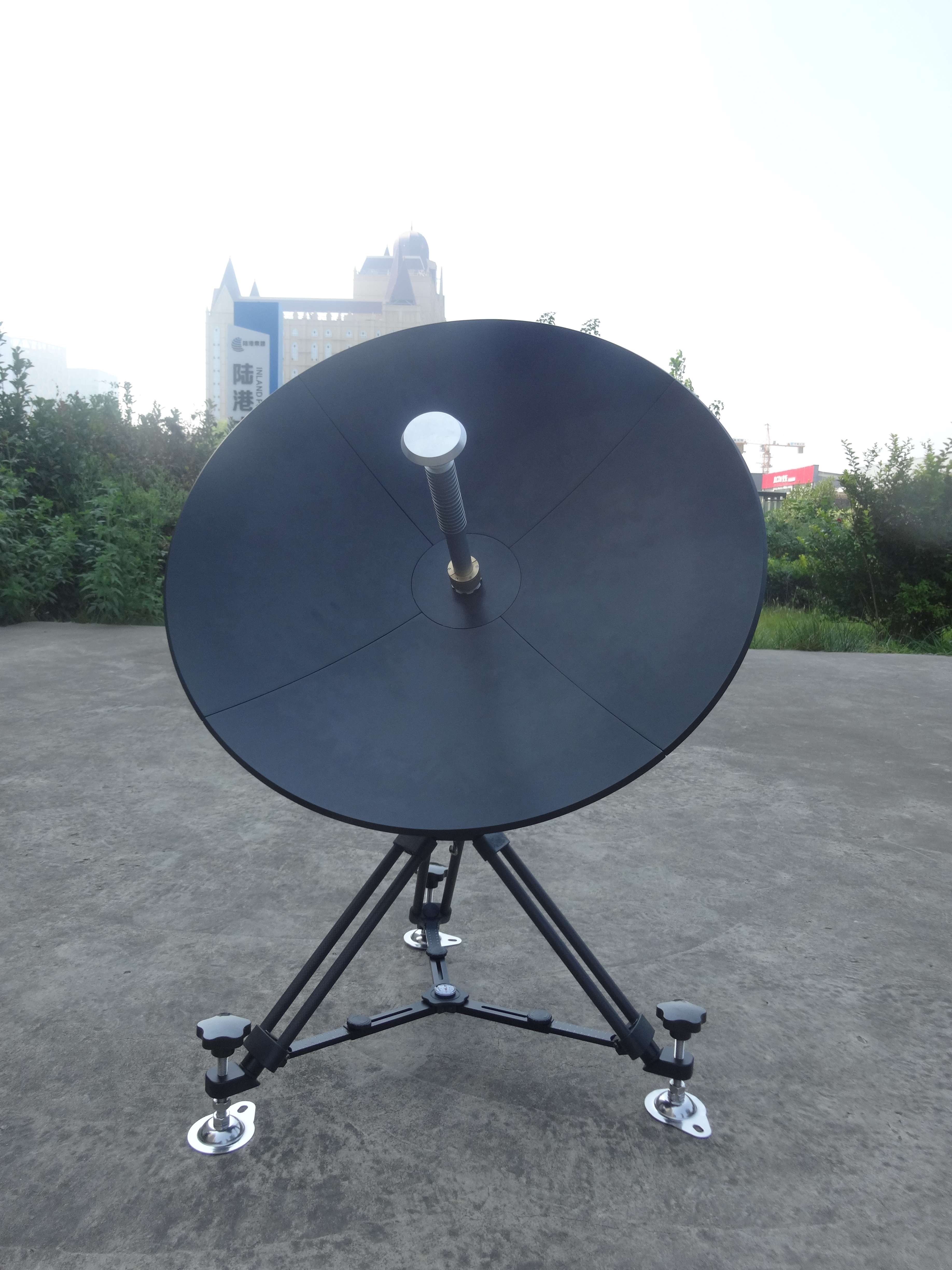

R-FCM075-AM便携天线主打模块化设计，Ku/Ka快速换馈，天线面采用国内领先的天线面成型工艺，支持天线面可互换，实现通信行业的"盲插"。天线整体分为座架、转台、天馈三大部件，各部件之间采用快速连接螺母，可保证一个人在3分钟内完成装配。
产品特点：
◎可互换、高精度、分块碳纤维天线面
◎可选Ka, Ku波段
◎拆装简单方便，一个人3分钟内安装完毕
◎模块化设计，易安装，易维护
◎背负式包装，重量轻
|
射频性能 |
||||
|
尺寸 |
0.75M |
|||
|
产品型号 |
PR-FCM075-AM |
|||
|
工作频率 (GHz)
|
Ka 频段 |
Ku频段 |
||
|
RX |
TX |
RX |
TX |
|
|
19.2-21.2 |
29.0-31.0 |
10.7-12.75 |
13.75-14.5 |
|
|
典型增益, 中心频段 (dBi) |
41.5 @20.2GHz |
45 @30.0GHz |
37.6 @12.5GHz |
38.7 @14.25GHz |
|
极化 |
圆极化 |
线极化 |
||
|
轴比(圆极化) |
1.5dB |
0.9dB |
/ |
/ |
|
交叉极化隔离(线极化) |
/ |
/ |
35 |
|
|
馈源接口 |
WR42 |
WR28 |
WR75 |
|
|
旁瓣包络 |
CCIR 580-5 |
|||
|
机械性能 |
||||
|
天线形式 |
环焦溅射板 |
|||
|
主面材料 |
碳纤维 |
|||
|
表面精度 |
0.2mm （R.M.S） |
|||
|
馈源系统 |
快速拆装换馈系统 |
|||
|
天线重量 |
≤7.5Kg 净重（不含功放、LNB） |
|||
|
展开或收藏时间 |
≤3分钟 |
|||
|
驱动方式 |
手动 |
|||
|
方位传动范围 |
360° |
|||
|
极化传动范围 |
±90° |
|||
|
俯仰传动范围 |
0°～90° |
|||
|
工作温度 |
-40°C～+60°C |
|||
|
工作风速 |
稳态风速≤50km/h; 阵风≤65km/h (地锚) |
|||
|
相对湿度 |
0％～100％ |
|||
