0.5米碳纤维手动便携站
![](/upload/2017-05/03/.jpg)
![](/upload/2017-05/03/1.jpg)
![](/upload/2017-05/03/2.jpg)
- 产品描述
- 技术特点
- 规格参数

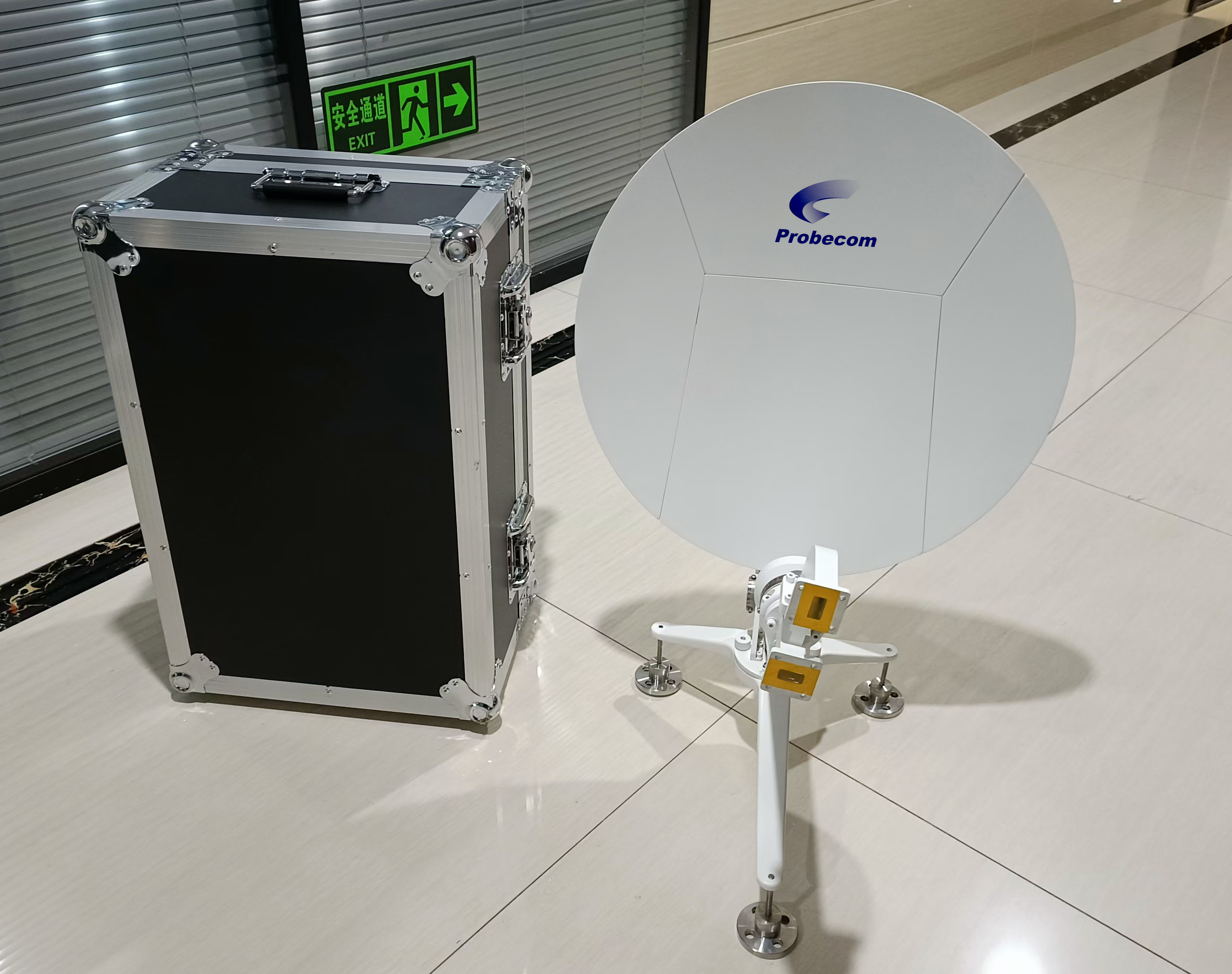

维萨特0.5米手动便携式天线是专门设计的易携带的小天线,该天线面板采用碳纤维材料,具有精度高,重量轻,体积小,易携带,易安装,高增益,低旁瓣等特性。
应用领域
突发公共事件及各类灾害的现场信息采集 抢险救灾 公安,武警,消防,野战部队等军事部门 交通,海关,油田,矿山,水利,电力,金融等国家重要部门 通信覆盖不到位的边远地区及广大农村 野外作业,科考探险,军事警务和新闻传媒 |
产品特点 采用碳纤维面板,反射面质轻,精度高,强度高,具有卓越的射频电性能。 天线结构设计紧凑坚固。快速展开,拆装简单,一个人可在5分钟内安装完毕。 便于携带,满足航空行李托运。 专为野外使用设计,不论何时何地,可实现快速、高质量传输宽带内容。
|
电气指标 |
|||
天线 |
CFM50EK |
||
频段(GHz) |
扩展 ku 频段 |
||
接收 |
发射 |
||
10.7~12.75 |
13.75~14.5 |
||
增益(dBi) |
34.4@12GHz |
35.2@14GHz |
|
极化方式 |
线极化 |
||
电压驻波比 |
1.25:1 |
1.25:1 |
|
半功率波束宽度 |
3.3° |
2.7° |
|
功率容量 |
|
200W |
|
接口形式 |
WR75 |
WR75 |
|
馈源插入插损(dB) |
0.4dB |
0.2dB |
|
收/发隔离度 |
80dB |
||
交叉极化隔离度 |
≥30dB |
||
旁瓣 |
最少 90% 旁瓣在包络线内: 32-25logθ(100λ/D<θ≤20°) |
||
机械性能 |
|||
重量 |
≤10kg |
||
主面材质 |
碳纤维 |
||
安装时间 |
3 分钟(2人) |
||
驱动方式 |
手动 |
||
方位工作范围 |
±20°带刻度可调 |
||
俯仰工作范围 |
10°~75° |
||
极化工作范围 |
±90° |
||
主面精度(R.M.S) |
0.3mm |
||
环境温度 |
-30°~+60° |
||
相对湿度 |
0%~100% |
