0.75米碳纤维手动便携站


在线咨询:

  • 产品描述
  • 技术特点
  • 规格参数

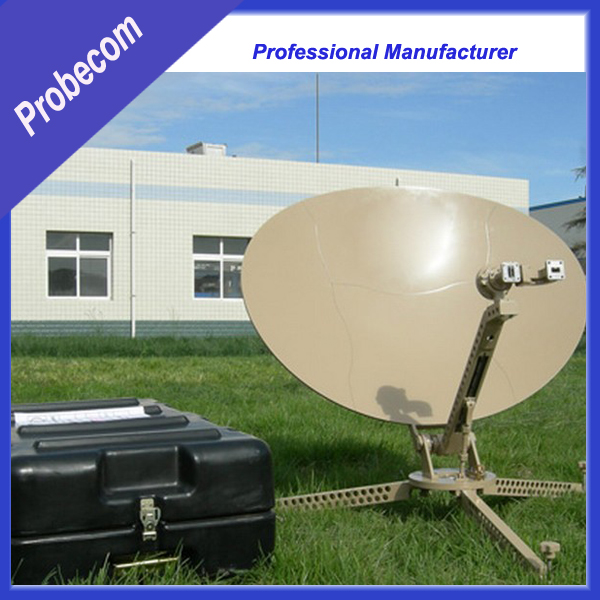

维萨特0.75米手动便携式天线是专门设计的易携带的小天线,该天线面板采用碳纤维材料,具有精度高,重量轻,体积小,易携带,易安装,高增益,低旁瓣等特性。



 应用领域



 突发公共事件及各类灾害的现场信息采集

 抢险救灾

 公安,武警,消防,野战部队等军事部门

 交通,海关,油田,矿山,水利,电力,金融等国家重要部门

 通信覆盖不到位的边远地区及广大农村

 野外作业,科考探险,军事警务和新闻传媒

 产品特点

 采用碳纤维面板,反射面质轻精度高,强度高,具有卓越的射频电性能。

 天线结构设计紧凑坚固。快速展开,拆装简单,一个人可在5分钟内安装完毕。

 便于携带,满足航空行李托运。

 专为野外使用设计,不论何时何地,可实现快速、高质量传输宽带内容。



11



 单反射面偏馈天线

 方位/俯仰转台系统

 包装易携带

 罗盘定位水平


 电气指标

 天线

CFM75EK

 频段(GHz)

扩展 ku 频段

接收

发射

10.7~12.75

13.75~14.5

 增益(dBi)

37.6@12GHz

38.9@14GHz

 极化方式

线极化

 电压驻波比

1.25:1

1.25:1

 半功率波束宽度

2.4°

2.0°

 功率容量



200W

 接口形式

WR75

WR75

 馈源插入损耗(dB)

0.4dB

0.2dB

 收/发隔离度

80dB

 交叉极化隔离度

≥30dB

 旁瓣

最少 90% 旁瓣在包络线内:

32-25logθ(100λ/D<θ≤20°)

 机械性能

 重量

9kg

 主面材质

碳纤维

 安装时间

3 分钟(2人)

 驱动方式

手动

 方位工作范围

±60°带刻度可调

 俯仰工作范围

0°~90°

 极化工作范围

±90°

 主面精度 (R.M.S)

0.3mm

 环境温度

-30°~+60°

 相对湿度

0%~100%
